PŘEDEPNUTÁ KOMPAKTNÍ MATICE

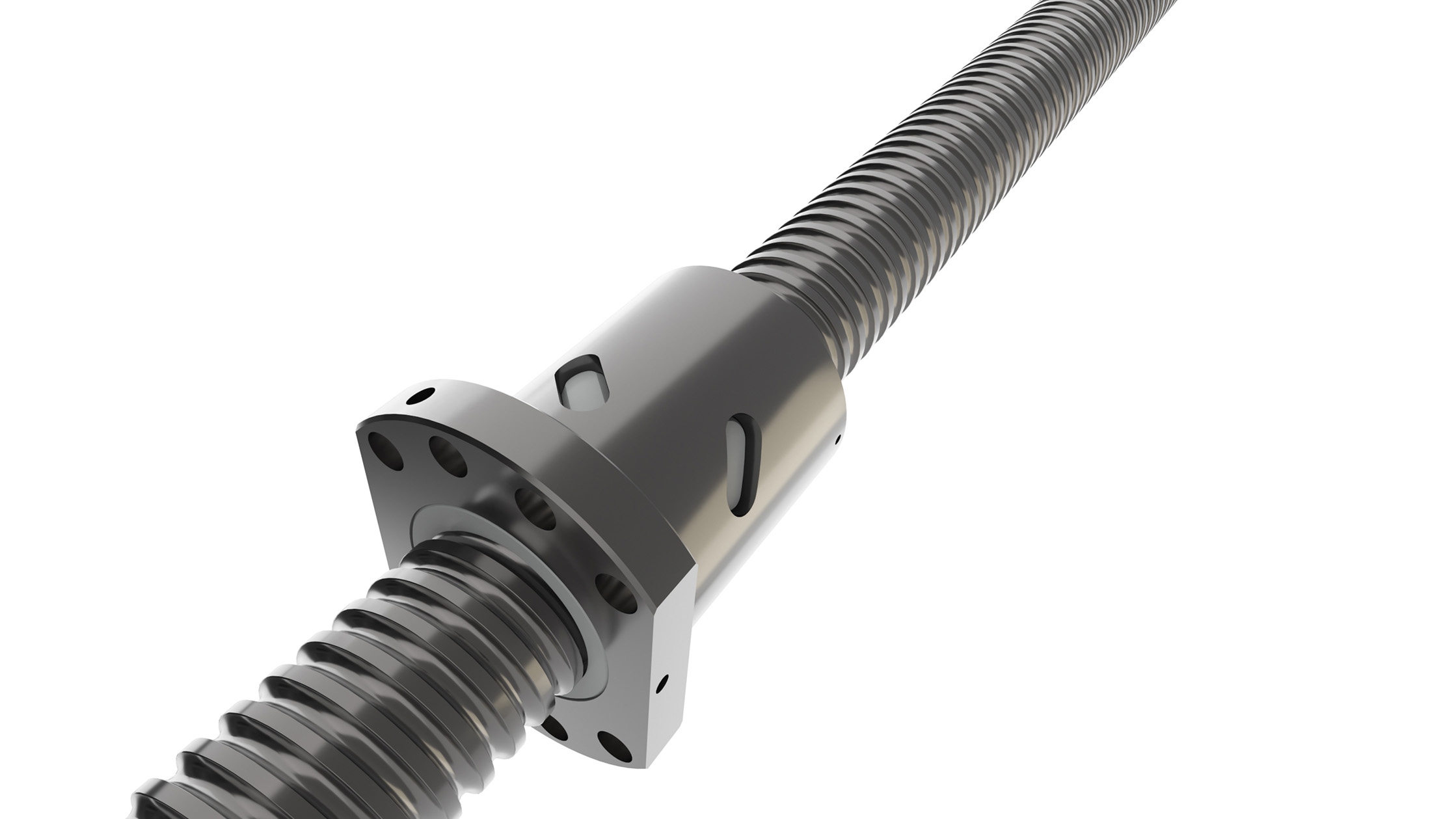

SHUTON kuličkové šrouby s předepnutou kompaktní maticí nabízí mnoho výhod:

• - Lepší vyrovnání a soustřednost celé matice se šroubem.
• - Zkrácená délka matice a tím menší hmotnost.
• - Odstranění částí držáku ložiska dílu v návrzích rotační matice.
• - Možnost speciálních designů, s těly nesoucími kompaktní matici.

Předpětí se získá změnou stoupání závitu v jedné střední drážce matice vybroušením na CNC. Tímto způsobem se matice těchto kuličkových šroubů skládá z jediného kusu.

PRIME kuličkový šroub s předepnutou maticí je navržen se systémem vnitřní recirkulace kuliček ve tvaru 'S'. Toto je normální recirkulace pro kratší stoupání závitu. Obvod každé kuličky je nezávislý a má svůj vlastní deflektor ve tvaru písmene S.

SHUTON doporučuje používat kuličkové šrouby s předepnutou kompaktní maticí na krátkých a středních kuličkových šroubech s malým stoupáním závitu.
